¿Por qué los pernos de carbono se están convirtiendo en la solución de fijación preferida para aplicaciones de temperaturas ultraaltas?

Tacos de carbono de carbonoestán diseñados para aplicaciones de fijación donde los sujetadores convencionales de metal o grafito luchan con el calor extremo, los ciclos térmicos y el control de la contaminación.JUN TENGfabrica pernos compuestos de carbono-carbono para hornos fotovoltaicos, equipos semiconductores, sistemas de tratamiento térmico al vacío y otras aplicaciones exigentes de campos térmicos, ofreciendo mecanizado de precisión, dimensiones personalizadas y rendimiento estable en entornos inertes de hasta 2200 °C.

Cuando los equipos de alta temperatura funcionan en condiciones de vacío o de gas inerte, el sistema de fijación puede influir directamente en la estabilidad del campo térmico, la alineación de los componentes, la frecuencia de mantenimiento y la confiabilidad de la producción. Los pernos compuestos de carbono-carbono combinan una matriz de carbono liviana con un refuerzo continuo de fibra de carbono, lo que brinda una alternativa útil a los sujetadores metálicos convencionales.

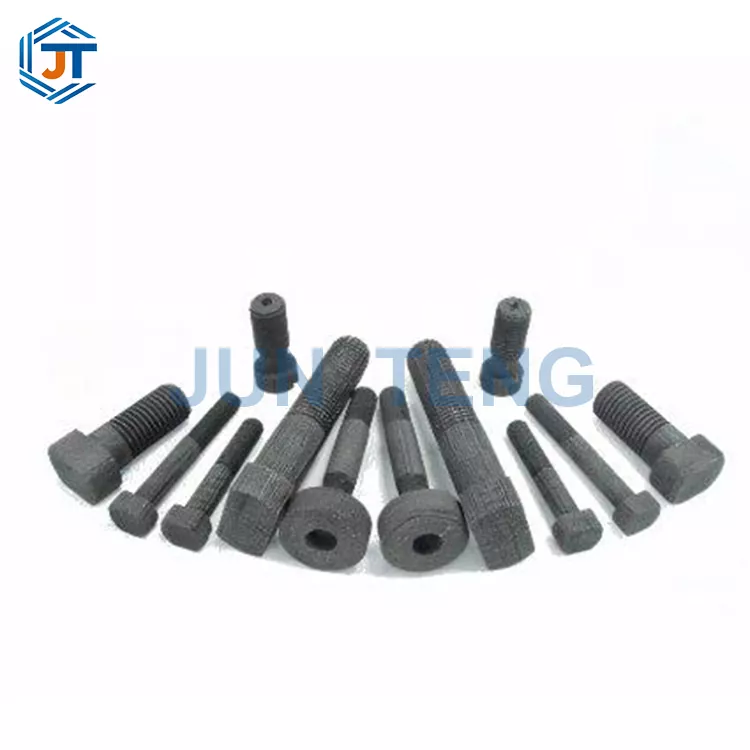

Los pernos de carbono JUN TENG se fabrican mediante tejido de preformas de fibra de carbono 3D, impregnación y carbonización repetidas, grafitización a alta temperatura y mecanizado CNC de precisión. Disponibles en diámetros de rosca M3-M30 y longitudes de 10-600 mm, se pueden suministrar en configuraciones de rosca completa, de rosca parcial, escalonadas y otras configuraciones personalizadas.

Tabla de contenido

1. ¿Qué son los tacos de carbono?
2. ¿Por qué son adecuados para aplicaciones de alta temperatura?
3. ¿Qué rendimiento técnico pueden esperar los compradores?
4. ¿Cuáles son las principales ventajas?
5. ¿Dónde se utilizan los pernos prisioneros de carbono?
6. ¿Cómo se fabrican los tacos de carbono?
7. ¿Cómo se debe seleccionar el semental adecuado?
8. ¿Cómo deben instalarse y mantenerse?
9. Preguntas frecuentes
10. Conclusión

¿Qué son los tacos de carbono?

Los pernos de carbono son componentes de fijación de varilla larga fabricados con material compuesto de carbono-carbono, comúnmente conocido como compuesto C/C. En lugar de depender del acero, acero inoxidable o molibdeno convencional, estos sujetadores utilizan una matriz de carbono reforzada con fibra de carbono para lograr una combinación de bajo peso, estabilidad térmica y rendimiento a alta temperatura.

Su estructura los hace particularmente valiosos para equipos en los que la contaminación del metal, el desajuste de expansión térmica o la deformación de los sujetadores podrían afectar la calidad de la producción. Una rosca mecanizada con precisión permite que el perno conecte componentes grandes de grafito o de carbono de forma segura cuando se combina con tuercas y arandelas compatibles.

Para los compradores que evalúan los Carbon Carbon Studs de JUN TENG, la consideración clave no es simplemente la máxima resistencia a la temperatura. La integridad de la rosca, la precisión dimensional, la expansión térmica, la pureza del material, la resistencia al choque térmico y la compatibilidad con el campo térmico circundante son igualmente importantes.

¿Por qué son adecuados para aplicaciones de alta temperatura?

Los sujetadores utilizados dentro de equipos de procesamiento térmico experimentan calentamiento y enfriamiento repetidos, cargas mecánicas y exposición al vacío o gases inertes. Los materiales convencionales pueden ablandarse, deslizarse, oxidarse o introducir impurezas no deseadas a medida que aumentan las temperaturas.

Los tacos compuestos de carbono-carbono abordan varios de estos desafíos. JUN TENG especifica una temperatura máxima de trabajo de aproximadamente 2200 °C en ambientes inertes, mientras que el coeficiente de expansión térmica del material está estrechamente alineado con el grafito y otros componentes del campo térmico a base de carbono.

Esta compatibilidad ayuda a reducir los cambios dimensionales durante el calentamiento y el enfriamiento. Mantener un acoplamiento de rosca relativamente estable también puede ayudar a minimizar el aflojamiento y el desplazamiento de los componentes conectados durante ciclos térmicos repetidos.

¿Qué rendimiento técnico pueden esperar los compradores?

La selección de materiales debe basarse en un rendimiento mensurable y no únicamente en afirmaciones de temperatura. La siguiente comparación destaca varias características técnicas suministradas para los pernos de carbono JUN TENG.

El rendimiento real depende de la atmósfera operativa, el perfil de temperatura, la carga mecánica, la geometría, la condición de la superficie y las prácticas de instalación. Por lo tanto, la evaluación de ingeniería siempre debe considerar el entorno operativo completo.

¿Cuáles son las principales ventajas?

1. Excelente estabilidad a altas temperaturas

La construcción compuesta de carbono-carbono puede mantener el rendimiento de la fijación a temperaturas donde muchos sujetadores convencionales comienzan a deslizarse o ablandarse. Esto hace que los pernos C/C sean particularmente adecuados para equipos de atmósfera inerte y vacío de alta temperatura.

2. Baja expansión térmica

El coeficiente de expansión térmica relativamente bajo ayuda a que los Carbon Carbon Studs funcionen eficazmente con componentes de grafito y carbono-carbono. La expansión diferencial reducida puede ayudar a mantener el acoplamiento de la rosca y el posicionamiento de los componentes durante el ciclo térmico.

3. Alta pureza del material

Para la fabricación de energía fotovoltaica y semiconductores, el control de la contaminación es fundamental. Una solución de fijación a base de carbono de alta pureza puede reducir las preocupaciones asociadas con la precipitación de metales pesados ​​de los sujetadores metálicos en entornos de alta temperatura.

4. Construcción liviana

Con una densidad reportada de 1,64-1,73 g/cm³, los pernos compuestos de carbono-carbono son significativamente más livianos que el molibdeno y muchas alternativas metálicas convencionales. Un peso más bajo de los componentes puede resultar útil al diseñar conjuntos de campos térmicos grandes.

5. Personalización flexible

• Opciones de diámetro de rosca M3-M30
• Rango de longitud estándar de 10 a 600 mm
• Configuraciones de subproceso completo y subproceso parcial
• Diseños escalonados y extendidos.
• Dimensiones personalizadas basadas en dibujos de ingeniería.
• Recubrimiento antioxidante de SiC opcional para aplicaciones adecuadas

¿Dónde se utilizan los pernos prisioneros de carbono?

La combinación de estabilidad térmica, baja expansión, baja densidad y composición de alta pureza hace que los Carbon Carbon Studs sean adecuados para varias aplicaciones industriales.

• Fabricación fotovoltaica:Se utiliza para conectar soportes de grafito, placas aislantes, estructuras de campo térmico y otros componentes dentro de hornos de lingotes y de crecimiento de cristales.
• Equipos semiconductores:Adecuado para sujetar componentes de grafito dentro de sistemas CVD, hornos de difusión al vacío y equipos de recocido de alta pureza.
• Tratamiento térmico al vacío:Se utiliza en hornos de sinterización, carbonización y grafitización donde los sujetadores metálicos convencionales pueden experimentar deformación térmica.
• Investigación aeroespacial:Aplicable a equipos de prueba de alta temperatura, sistemas de simulación térmica y accesorios de laboratorio especializados.

En ensamblajes de campo térmico exigentes, los pernos de carbono se utilizan a menudo junto con arandelas de carbono y tuercas de carbono y carbono compatibles para crear un sistema completo de fijación de alta temperatura.

¿Cómo se fabrican los tacos de carbono?

El proceso de fabricación afecta directamente a las propiedades mecánicas y térmicas de un elemento de fijación C/C. JUN TENG utiliza una ruta de producción integrada diseñada para controlar el material desde la preparación de la preforma hasta el mecanizado final.

1. Tejido de preformas 3D:La fibra de carbono continua se teje en una preforma tridimensional para establecer la continuidad de la fibra.
2. Impregnación:La impregnación repetida al vacío y a alta presión ayuda a llenar los poros internos y mejorar la densidad de la preforma.
3. Carbonización:El calentamiento controlado convierte la matriz en una estructura de carbono.
4. Grafitización a alta temperatura:El tratamiento a temperaturas de hasta aproximadamente 2800°C ayuda a purificar y estabilizar el material.
5. Mecanizado CNC de precisión:Se utilizan equipos CNC de cinco ejes y herramientas de diamante dedicadas para formar perfiles de rosca precisos.
6. Inspección y Acabado:Los montantes terminados se someten a una inspección dimensional y de apariencia, con recubrimiento de SiC opcional cuando lo requiere la aplicación.

Este proceso integrado proporciona un mejor control sobre la consistencia del material, la precisión del hilo y la trazabilidad en todos los lotes de producción.

¿Cómo se debe seleccionar el semental adecuado?

Elegir el Carbon Carbon Stud correcto requiere más que seleccionar un diámetro de rosca. Los compradores deben evaluar las condiciones operativas completas antes de realizar un pedido.

• Temperatura de funcionamiento:Confirme la temperatura máxima continua y máxima.
• Atmósfera:Determine si la aplicación utiliza vacío, nitrógeno, argón u otro entorno controlado.
• Especificación del hilo:Seleccione la configuración correcta de diámetro, paso y rosca.
• Longitud total:Considere el espesor de los componentes, la profundidad de acoplamiento, las arandelas, las tuercas y el espacio libre requerido.
• Ciclos térmicos:Evaluar con qué frecuencia el equipo se mueve entre bajas y altas temperaturas.
• Requisitos de pureza:Las aplicaciones de semiconductores y fotovoltaicas pueden requerir un control estricto de cenizas e impurezas metálicas.
• Protección contra la oxidación:Para aplicaciones apropiadas de alta temperatura que involucran oxígeno, analice los requisitos del recubrimiento de SiC con el fabricante.

¿Cómo deben instalarse y mantenerse?

Aunque los materiales compuestos de carbono-carbono ofrecen excelentes propiedades a altas temperaturas, deben manipularse con cuidado porque el material puede ser quebradizo en comparación con los metales dúctiles.

1. Limpie las roscas y elimine el polvo o partículas extrañas antes de la instalación.
2. Utilice un lubricante de grafito de alta pureza adecuado cuando se recomiende para la aplicación.
3. Aplique el torque de manera gradual y uniforme con una llave dinamométrica adecuada.
4. Evite herramientas de impacto neumáticas que puedan crear una carga localizada excesiva.
5. Para múltiples puntos de sujeción, apriete los componentes simétricamente para distribuir la carga.
6. Guarde los montantes no utilizados en un ambiente seco y ventilado.
7. Inspeccione las roscas antes de volver a usarlas, especialmente después de repetidos montajes y desmontajes.

Los componentes de carbono-carbono sin recubrimiento generalmente están destinados a ambientes inertes o de vacío controlados. Para condiciones de alta temperatura que contienen oxígeno, se debe evaluar con el proveedor la protección contra la oxidación específica de la aplicación.

Preguntas frecuentes sobre los pernos de carbono de carbono

P1: ¿Cuál es la diferencia entre los tacos de carbono y los tacos de grafito?

Los tacos de carbono-carbono utilizan una estructura compuesta reforzada con fibra de carbono, mientras que los tacos de grafito convencionales generalmente están hechos de grafito a granel. La estructura reforzada puede proporcionar resistencia mejorada, resistencia al choque térmico y durabilidad para aplicaciones de fijación exigentes.

P2: ¿Qué tamaños pueden proporcionar los pernos de carbono JUN TENG?

JUN TENG proporciona diámetros de rosca de M3 a M30 y longitudes de 10 mm a 600 mm, con configuraciones de rosca completa, rosca parcial, escalonadas y personalizadas disponibles según los requisitos de la aplicación.

P3: ¿Se pueden personalizar los Carbon Carbon Studs?

Sí. Se pueden fabricar dimensiones personalizadas, configuraciones de rosca, longitudes, diseños escalonados y otras geometrías especiales de acuerdo con los dibujos de ingeniería y los requisitos de la aplicación.

P4: ¿Se pueden utilizar estos pernos con tuercas y arandelas de otros proveedores?

Es posible adquirirlos por separado, pero el uso de tuercas y arandelas carbono-carbono compatibles con tolerancias de rosca coordinadas puede mejorar la compatibilidad del ensamblaje y la estabilidad general de la fijación.

P5: ¿Se pueden utilizar Carbon Carbon Studs en aire a altas temperaturas?

Los pernos C/C sin recubrimiento están destinados principalmente para ambientes inertes y de vacío. Si la aplicación implica condiciones de oxidación a alta temperatura, se debe evaluar con el fabricante un recubrimiento antioxidante adecuado y una estrategia operativa.

Conclusión

A medida que los equipos de procesamiento térmico se vuelven más exigentes, los componentes de fijación deben proporcionar más que una conexión mecánica básica.Tacos de carbono de carbonoofrecen una combinación de estabilidad a altas temperaturas, baja expansión térmica, construcción liviana, alta pureza, resistencia al choque térmico y personalización flexible que los hace particularmente atractivos para aplicaciones fotovoltaicas, de semiconductores, de hornos de vacío, de tratamiento térmico y de laboratorio avanzado.

Con un proceso de fabricación integrado, mecanizado CNC de precisión, especificaciones personalizadas y tuercas y arandelas C/C de soporte, JUN TENG puede proporcionar soluciones de fijación completas para conjuntos de campo térmico exigentes. Si está seleccionando sujetadores de alta temperatura para un nuevo sistema o reemplazando montantes metálicos convencionales,contáctanospara analizar su temperatura, atmósfera, dimensiones, requisitos de rosca y una solución personalizada de Carbon Carbon Stud.
