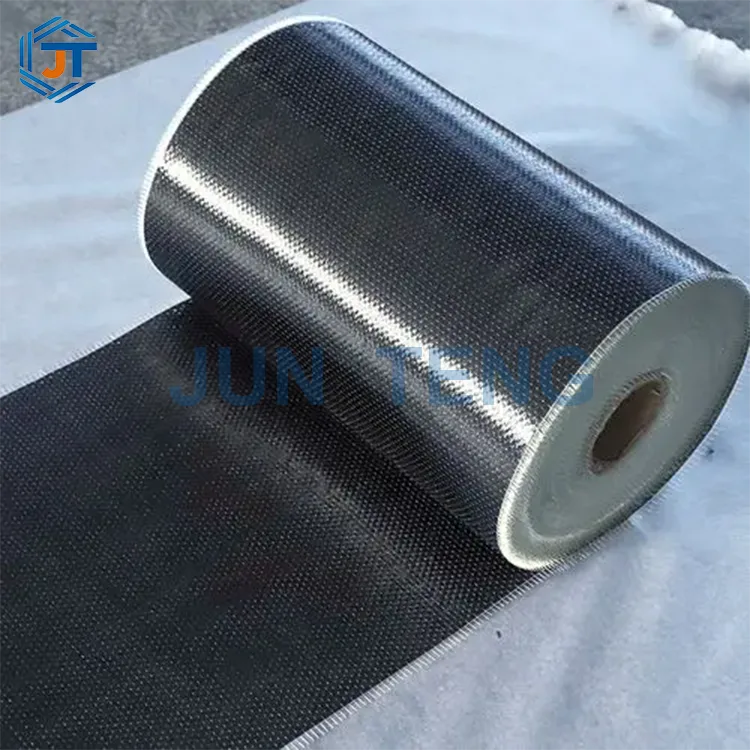

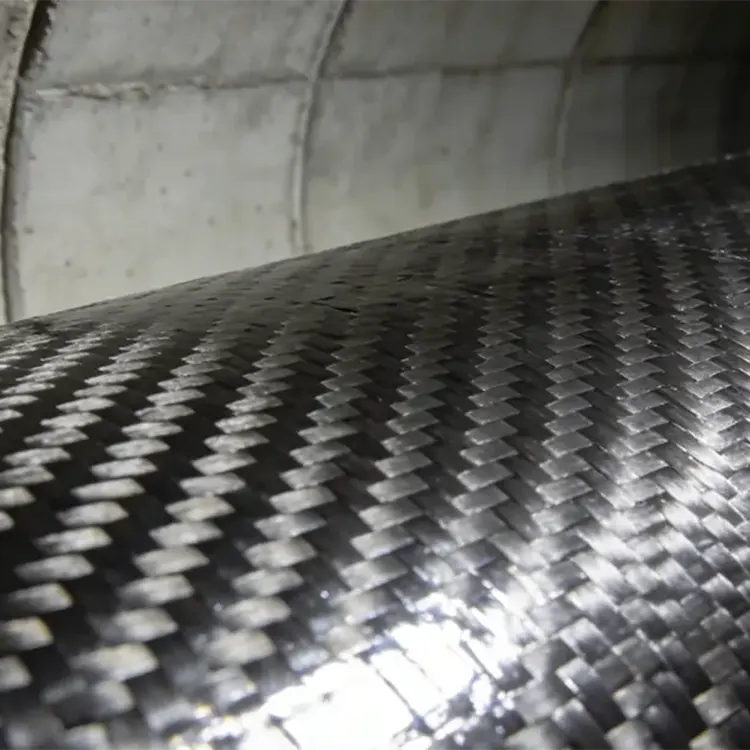

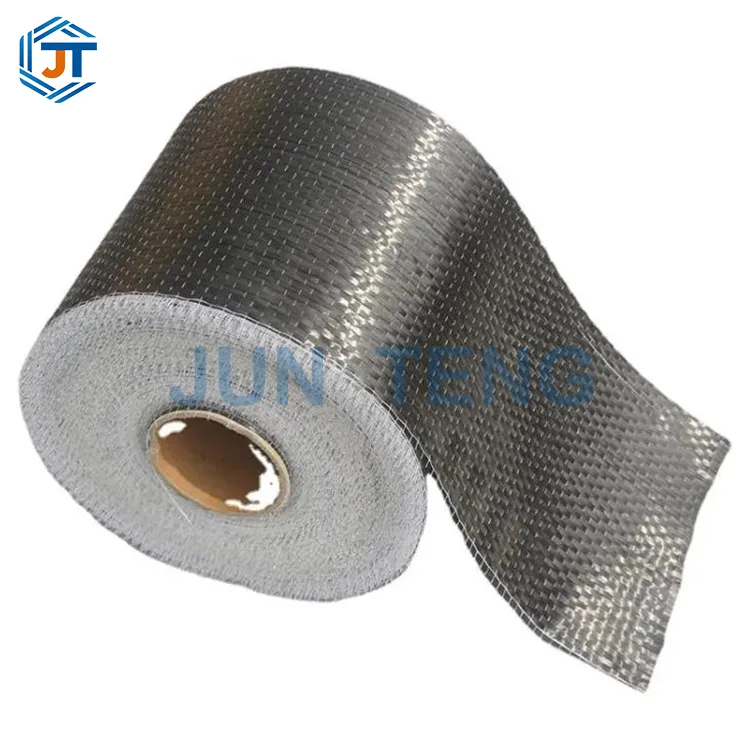

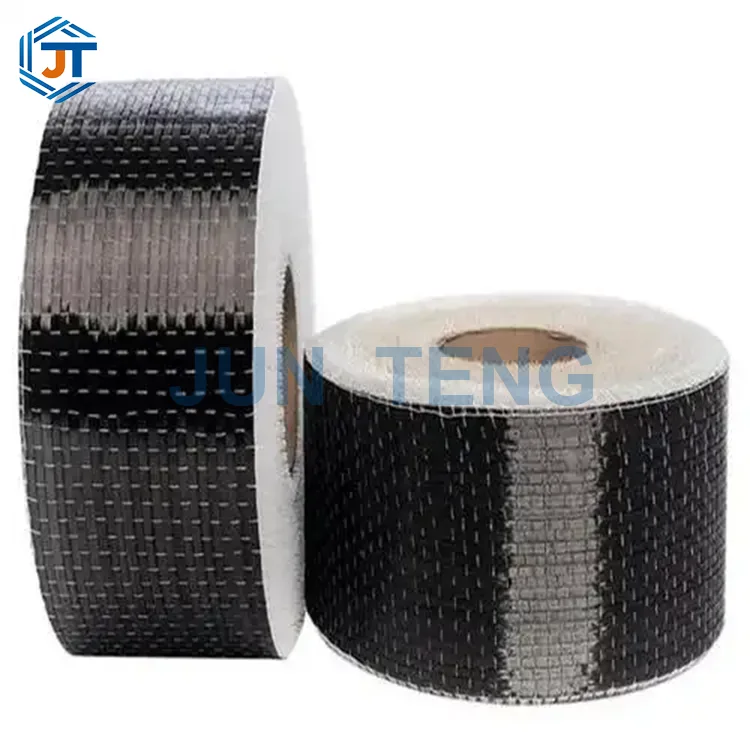

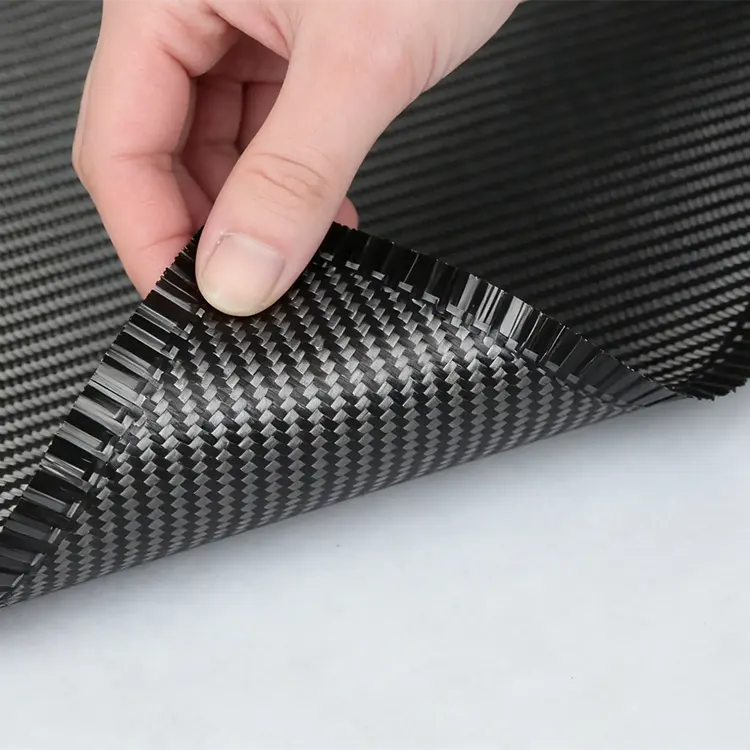

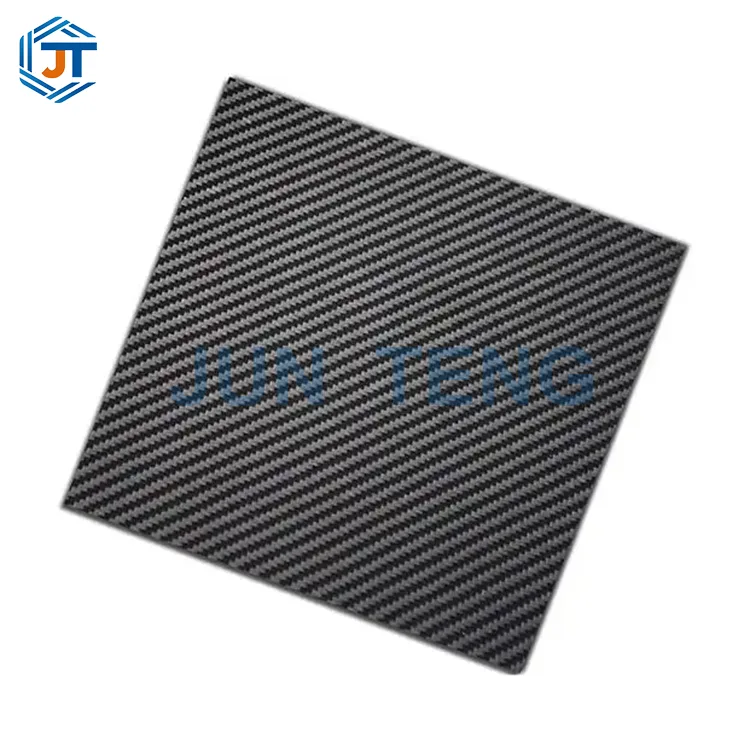

Tejido de refuerzo de fibra de carbono bidireccional de 300 g

El tejido reforzado con fibra de carbono bidireccional de JUN TENG está formado por costura ortogonal de doble capa de hilos continuos de fibra de carbono de 12K. A diferencia del tejido de carbono unidireccional, que tiene una capacidad de carga de fuerza limitada, este diseño bidireccional distribuye uniformemente la carga y al mismo tiempo fortalece contra el corte y la torsión. Cumple con la norma nacional GB50367-2013 de "Diseño de refuerzo de estructuras de hormigón" y cumple con la norma mecánica de primer nivel.

La carga de fibra por unidad de área es de 300 g, el espesor teórico es de 0,45 mm. Tiene en cuenta tanto el alto contenido de fibra como la flexibilidad de la adhesión de superficies curvas, y está diseñado específicamente para aberturas de orificios en pisos, reparaciones de muros de corte, refuerzo anti-cortante de vigas y columnas irregulares, cargas torsionales de puentes y refuerzo de tensión multidireccional de equipos industriales.

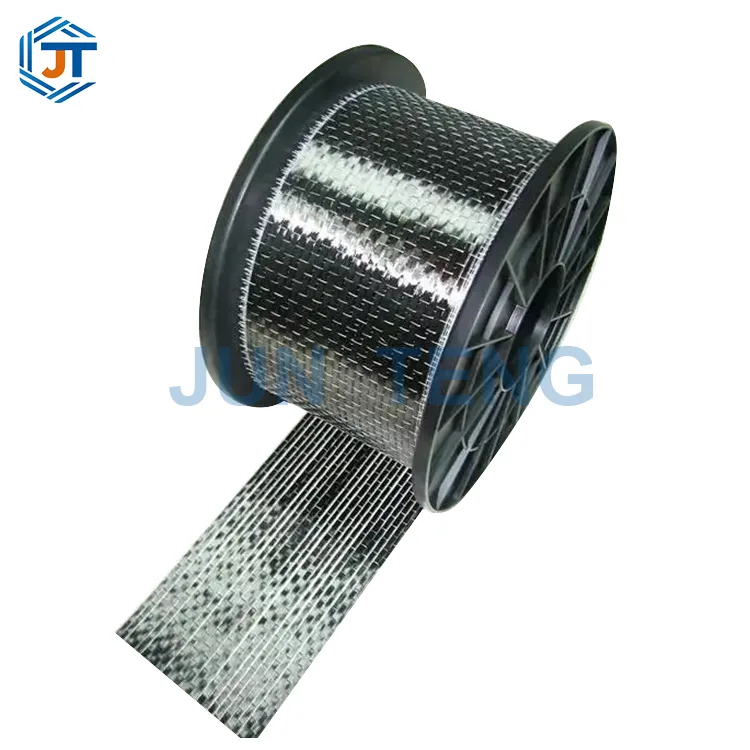

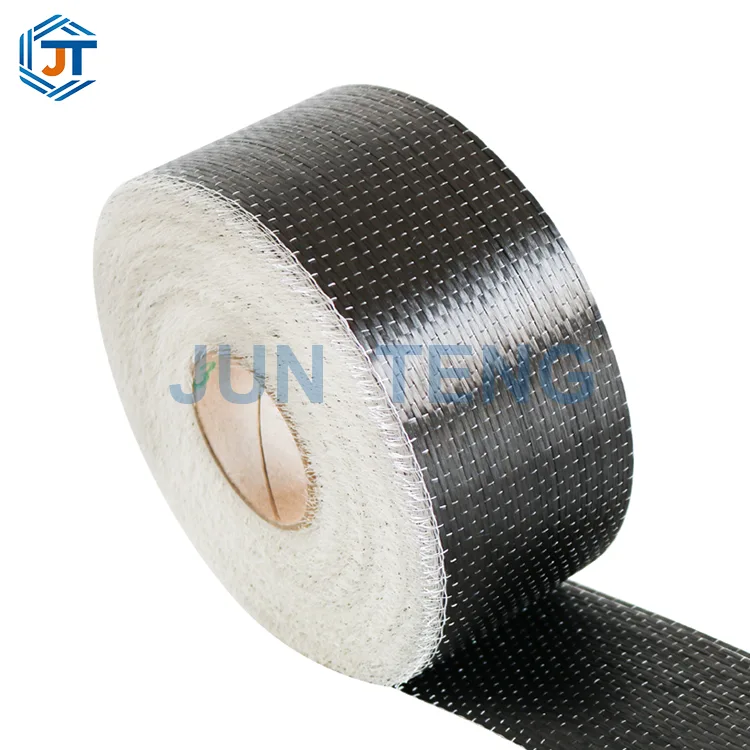

Aborda los puntos débiles de la tela de carbono unidireccional que solo resiste la tensión en una dirección, el desgarro de los bordes y la falla en el refuerzo de carga multidireccional. Es adecuado para renovaciones de edificios civiles, reparaciones de puentes municipales, estructuras químicas anticorrosión y refuerzo de componentes de tránsito ferroviario. La construcción y la colocación están libres de grietas y arrugas, son resistentes a ácidos y álcalis, son antienvejecimiento y extremadamente livianas. Una sola capa puede reemplazar múltiples telas de carbono de capa delgada, lo que reduce significativamente el tiempo de construcción y la pérdida de adhesivo. Admite la personalización del corte de tiras de 500 mm/1270 mm de ancho, con rollos rectos de 100 metros disponibles en stock y se suministra con pegamento impregnado con epoxi de grado A como un juego completo.

Información básica del producto y tabla de parámetros estándar nacional.

1.1 Tabla general de parámetros de especificación básicos

Ventajas principales diferenciadas

La gran mayoría de los textos de tela de carbono reforzada en el mercado solo se centran en la ventaja de resistencia a la flexión de la tela unidireccional, ignorando la gran cantidad de condiciones de trabajo de corte, torsión y tracción biaxial en ingeniería. El tejido de refuerzo de fibra de carbono bidireccional de 300 g reconstruye el esquema de refuerzo a partir de la lógica del estrés y sus cinco ventajas únicas atacan directamente los puntos débiles de la industria:

1. Fuerza equilibrada de doble eje, adecuada para cargas multidireccionales complejas. La tela de carbono unidireccional solo tiene alta resistencia en la dirección principal de 0°, con una capacidad de carga vertical de menos del 10%. Es propenso a fallas locales cuando se enfrenta a aberturas de piso, grietas transversales en muros de corte, vigas y columnas curvas y vigas de cubierta de puentes bajo tensión de torsión. La tela de carbono bidireccional de 300 g adopta una disposición simétrica de fibras de doble capa de +45°/-45°, con cargas de fibra completamente iguales en ambas direcciones ortogonales. La resistencia al corte, la resistencia a la torsión y la resistencia a la tracción bidireccional se mejoran sincrónicamente. Después del refuerzo, la tensión en cualquier ángulo del componente se puede dispersar uniformemente, evitando grietas secundarias causadas por la concentración de tensión local.

2.Con un peso de 2.300 gy una sola capa que reemplaza varias capas, la cantidad total de 300 g de tejido de refuerzo de fibra de carbono bidireccional en la misma área supera con creces los 200 g de tejido bidireccional. La colocación de una sola capa puede lograr el refuerzo y la capacidad de carga de componentes de alta resistencia sin la necesidad de múltiples capas. En comparación con la construcción de tela de carbono delgada multicapa: reducción de los cuatro procesos de pulido, cepillado, colocación y curado, reducción del consumo de adhesivo impregnado con epoxi en un 40%, acortamiento del período total de construcción a la mitad y reducción significativa de mano de obra y costos de materiales auxiliares; Al mismo tiempo, reduce los peligros ocultos de huecos y burbujas causados ​​por los pavimentos multicapa y mejora la estabilidad de la calidad del refuerzo.

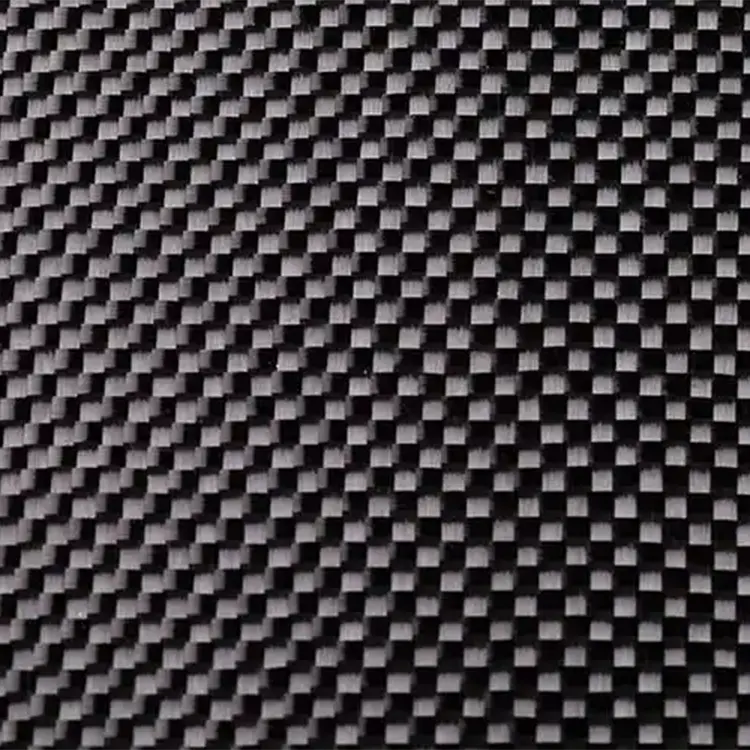

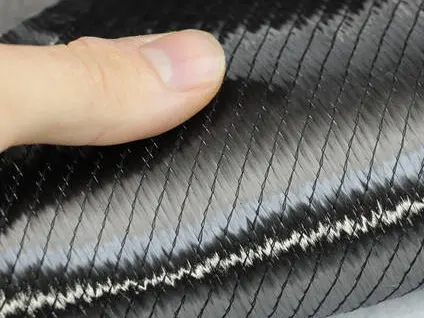

3. Proceso de costura sin deformación, sin flexión de fibra, menor pérdida mecánica. Las fibras de tejido bidireccional de tejido liso tradicional se entrelazan y doblan, y cuando se someten a fuerza, las fibras se enderezan primero antes de soportarlas, lo que resulta en una pérdida mecánica; Este producto adopta un proceso de costura de tela no tejida, con fibras de carbono rectas y no dobladas durante todo el proceso. La carga se puede transmitir instantáneamente bajo tensión y la eficiencia del refuerzo aumenta en un 18%. La superficie de la tela es lisa y libre de protuberancias y depresiones, adhiriéndose estrechamente a los sustratos de la estructura de hormigón y acero. Los bordes, esquinas y superficies curvas se colocan sin arrugas ni deformaciones, lo que reduce la tasa de repetición del vaciado.

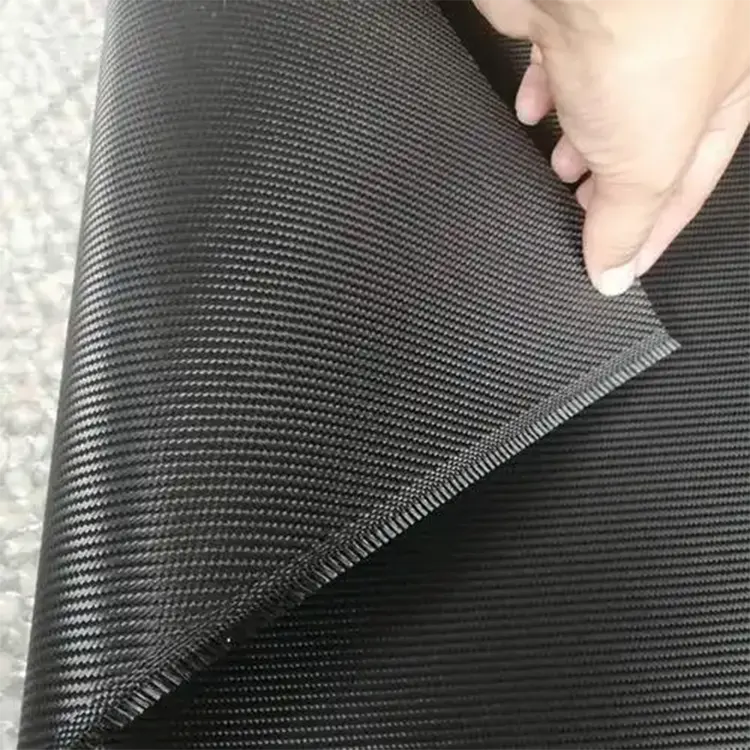

4. Todo el escenario es flexible y adaptable, con envoltura integrada y refuerzo de componentes irregulares. La propia tela de carbono tiene una flexibilidad ultra alta y puede doblarse y envolverse alrededor de estructuras irregulares como columnas circulares, vigas curvas, tuberías y bases de equipos a voluntad. Con un grosor de 300 g, equilibra fuerza y ​​flexibilidad, y no se volverá duro ni difícil de colocar debido al peso excesivo; El corte en rollo no tiene hilos sueltos y no requiere tratamiento de bloqueo de bordes. La operación de corte in situ es sencilla y se pueden construir espacios estrechos, como techos estrechos y vigas y columnas de sótanos.

5. Resistencia a la corrosión y durabilidad a largo plazo, la fibra de carbono versátil en sí misma no se oxida, es resistente al ácido, álcali, sal, humedad y envejecimiento por rayos UV, adecuada para ambientes corrosivos como edificios costeros con niebla salina, plantas químicas, garajes subterráneos, tanques de aguas residuales, etc. Después del curado del compuesto con adhesivo epóxico de grado A, se forma una capa anticorrosión sellada para proteger las barras de acero dentro del concreto. La vida útil diseñada del sistema de refuerzo puede alcanzar más de 50 años y no hay necesidad de prevención de oxidación o mantenimiento anticorrosión en la etapa posterior.

Escenarios de aplicación

I Refuerzo de Edificación y Obra Civil (Plantas Civiles/Industriales)

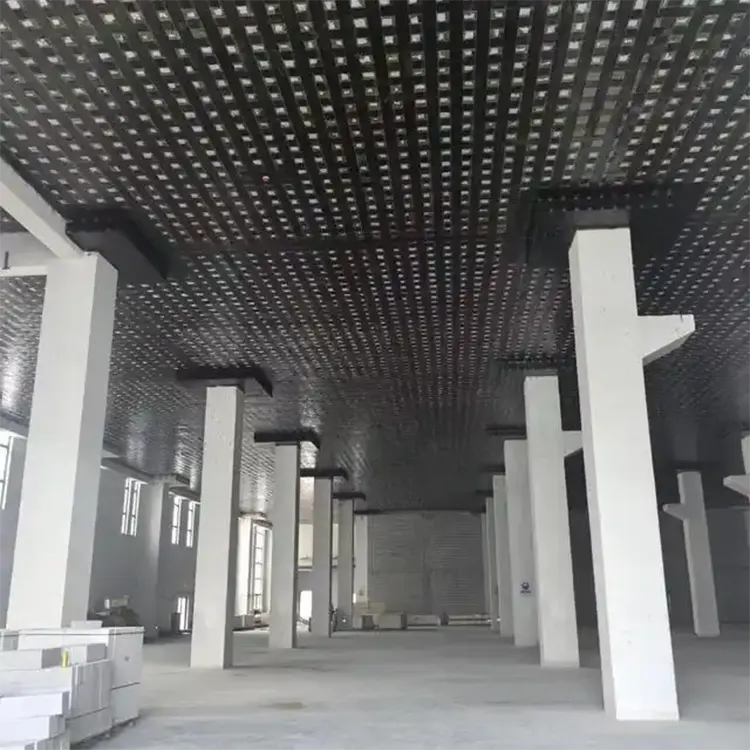

1. Refuerzo de aberturas de piso: renovación de aberturas de escaleras y aberturas reservadas para equipos, refuerzo de losas bajo tensión bidireccional para evitar grietas radiales alrededor de las aberturas;

2. Reparación de muros de corte: grietas diagonales que se cruzan en los muros, resistencia insuficiente al corte de los muros, refuerzo sísmico para las aberturas de las puertas;

3. Refuerzo de vigas y columnas irregulares: refuerzo a torsión y cortante de columnas circulares, vigas secundarias curvas y nudos de vigas primarias y secundarias.

4. Renovación de zonas residenciales antiguas: fractura de raíces de balcones, mayor capacidad de carga del piso, nivel mejorado de resistencia sísmica;

5. Reparación de sótanos: Grietas en paredes húmedas y refuerzo bidireccional antifisuras y antifiltraciones de placas de fondo.

II Ingeniería de Puentes y Túneles Municipales

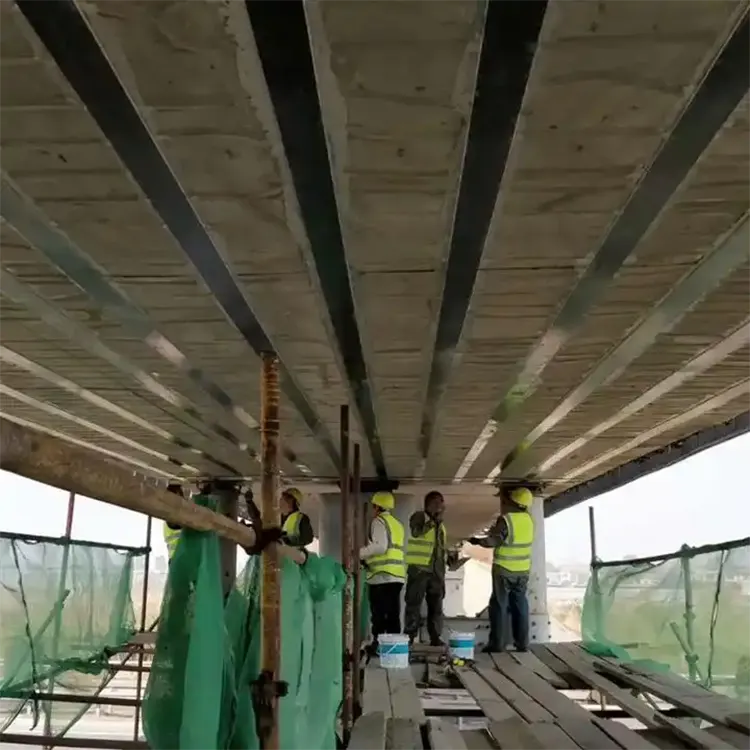

Las vigas de cubierta del puente y las columnas de los pilares se refuerzan mediante fuerzas de torsión, las grietas diagonales del revestimiento del túnel se reparan, las losas de las aceras son resistentes a las grietas en ambas direcciones, las vigas cajón elevadas se refuerzan mediante corte, reemplazando la tecnología tradicional de unión de acero, y el peso propio no aumenta la carga del puente.

III Refuerzo industrial especial anticorrosión

La base del equipo químico, la pared del tanque de aguas residuales y el soporte de la estructura de acero están reforzados con tensión multidireccional y una capa de refuerzo específica del entorno resistente a la corrosión, que tiene una doble función de fortalecimiento estructural y protección anticorrosión.

Tabla comparativa de selección entre Tela de Carbono Unidireccional de 300g y Tela de Carbono Bidireccional de 300g

Proceso de construcción estándar

1. Tratamiento base: pulir la lechada de hormigón, quitar las capas sueltas y limpiar las manchas de polvo y aceite con acetona;

2. Aplique adhesivo base: aplique uniformemente adhesivo base de fibra de carbono de grado A, penetre y refuerce el sustrato;

3. Nivelación y reparación: Llene el panal y los hoyos con pegamento nivelador para asegurar una superficie de base lisa;

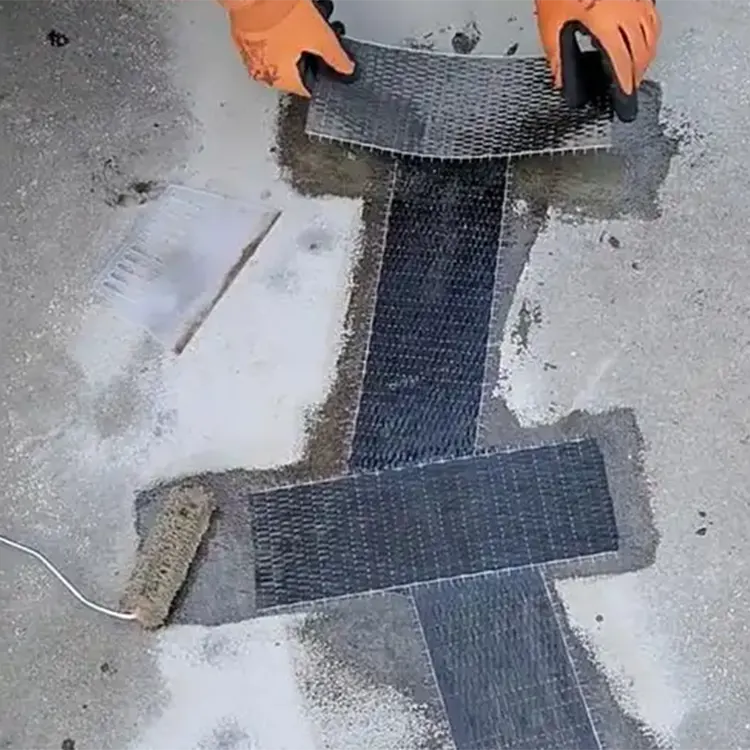

4. Recubrimiento por inmersión: aplique adhesivo de inmersión a la superficie de la base, coloque 300 g de tela de carbón de doble cara plana y enrolle y elimine las burbujas repetidamente con un rodillo;

5. Revestimiento de la superficie: La superficie de la tela de carbono se recubre con adhesivo de revestimiento de superficie dos veces, sumergiendo completamente la fibra de carbono sin fibras secas expuestas;

6. Curado y curado: cure completamente a temperatura ambiente durante 72 horas y evite perturbaciones externas durante el período de curado.

Instrucciones de soporte, transporte y almacenamiento del producto

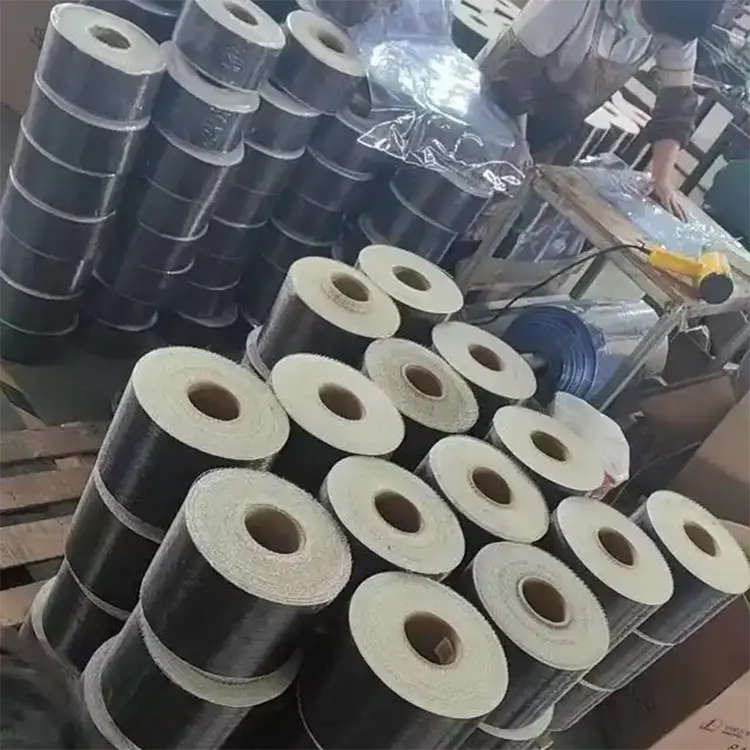

1. Requisitos de almacenamiento: Almacenar en un almacén fresco y seco, evitando la luz solar directa y la inmersión en agua de lluvia. Coloque los rollos en posición vertical para evitar que se compriman y se arruguen;

2. Materiales de soporte: se debe utilizar adhesivo impregnado de fibra de carbono de nivel A estándar nacional (adhesivo de base + adhesivo nivelador + adhesivo de superficie impregnado), y está prohibida la mezcla de adhesivo epoxi civil común;

3. Servicio de personalización: Admite cortes con cualquier ancho de 50-1270 mm y metros de corte según sea necesario. La tela de carbono biaxial de peso especial se puede personalizar para proyectos a gran escala;

4. Garantía de calidad: cada lote va acompañado de un informe de pruebas mecánicas de terceros, que cumple con las especificaciones de aceptación para la ingeniería de refuerzo y puede proporcionar datos de finalización y documentos de inspección de calidad de respaldo.

El tejido de refuerzo de fibra de carbono bidireccional de 300 g llena el vacío de rendimiento del tejido de carbono unidireccional en el campo del refuerzo multidireccional. Con el soporte de fibra de carbono de alta calidad de 12K y tecnología de costura no tejida biaxial de ±45°, logra cuatro valores fundamentales de alta resistencia, equilibrio bidireccional, construcción sencilla y larga durabilidad bajo el peso de ingeniería convencional de 300 g. A diferencia de los tejidos bidireccionales ordinarios del mercado, este producto optimiza la estructura de disposición de las fibras, reduce las pérdidas mecánicas y tiene una mayor eficiencia de refuerzo de una sola capa. Es perfectamente adecuado para condiciones de trabajo complejas, como aberturas en pisos, muros de corte, vigas y columnas irregulares y torsión de puentes que la tela de carbono unidireccional no puede soportar. Desde la renovación de antiguos edificios civiles hasta la reparación de grandes puentes municipales, se pueden proporcionar soluciones de refuerzo estructural estables y fiables. Los parámetros del material coinciden completamente con los estándares nacionales de refuerzo, la construcción es conveniente y el costo integral es controlable. Es el sustrato profesional preferido para el refuerzo estructural de tensiones multidireccionales.
